支持无感升级与信息安全的车规级MCU：IM94xxA

IM94xxA是一款基于Cortex-M4F内核的高性能车规级MCU，专为满足汽车电子应用的严苛需求而设计。该产品集成了DSP指令集和浮点运算单元，具备卓越的计算能力。此外，IM94xxA支持ASIL-B功能安全等级，并内置HSM-Medium级别的硬件加密引擎，能够执行AES-256、RSA、ECC等对称和非对称加密算法，同时还支持国密算法SM2/3/4。HSM模块中配备了独立的信息安全核心，以及独立的存储和数据空间，支持运行安全固件，并允许用户自定义算法，以满足不同的信息安全需求。

主要特性

• 符合AEC-Q100 Grade 1标准，工作温度范围为-40℃至125 ℃
• 符合ISO 26262 ASIL-B等级功能安全标准
• 32位 Arm® Cortex®-M4F 内核，CPU 主频 120 MHz
• 3 路 CAN FD，4 路 UART LIN，4 路SPI，2 路I2C
• 2 x 20通道 12位 1Mbps ADC，32 通道 16位 PWM，支持死区插入和故障检测功能
• 1 MB Flash，128KB Data Flash，10万次擦写次数；128KB SRAM；均支持 ECC
• Evita-Medium 信息安全模块，支持安全启动
• 支持 LQFP100, LQFP64,LQFP48,QFN48 四种封装，其中 LQFP64/48封装可兼容 IM90xxA 芯片

亮点

• 高性能低功耗：Cortex-M4F内核，120MHz主频，性能强劲且节能。
• 支持无感升级：1MB Flash支持A/B Swap，实现安全的FOTA升级。
• 大容量存储：256KB Data Flash，支持模拟EEPROM，存储空间充足。
• 信息安全保障：内置HSM模块，支持多种加密算法，满足高级安全需求。
• 功能安全认证：通过ASIL-B认证，适用于功能安全相关应用。

应用

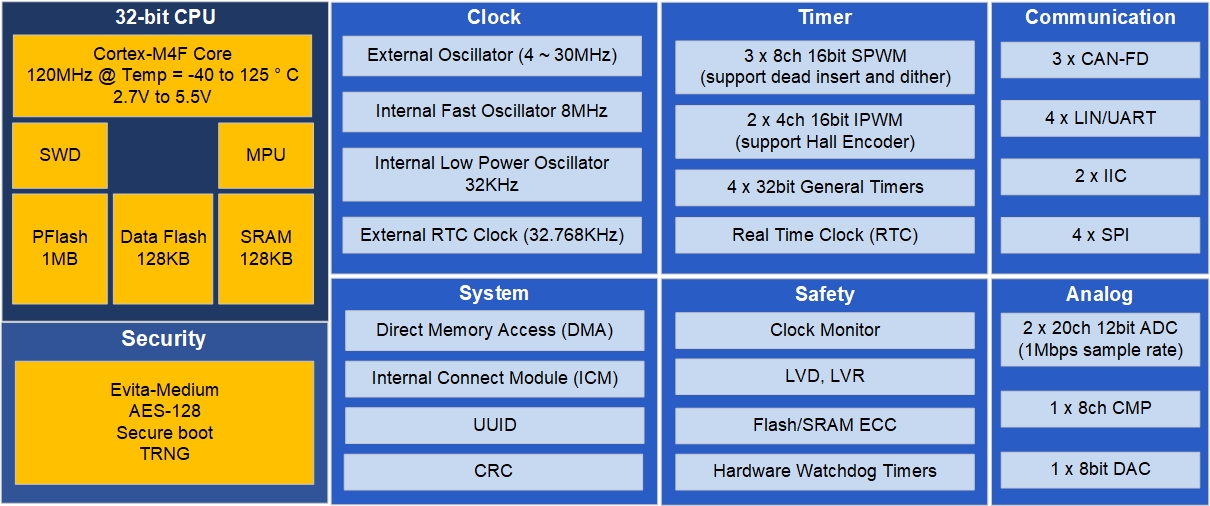

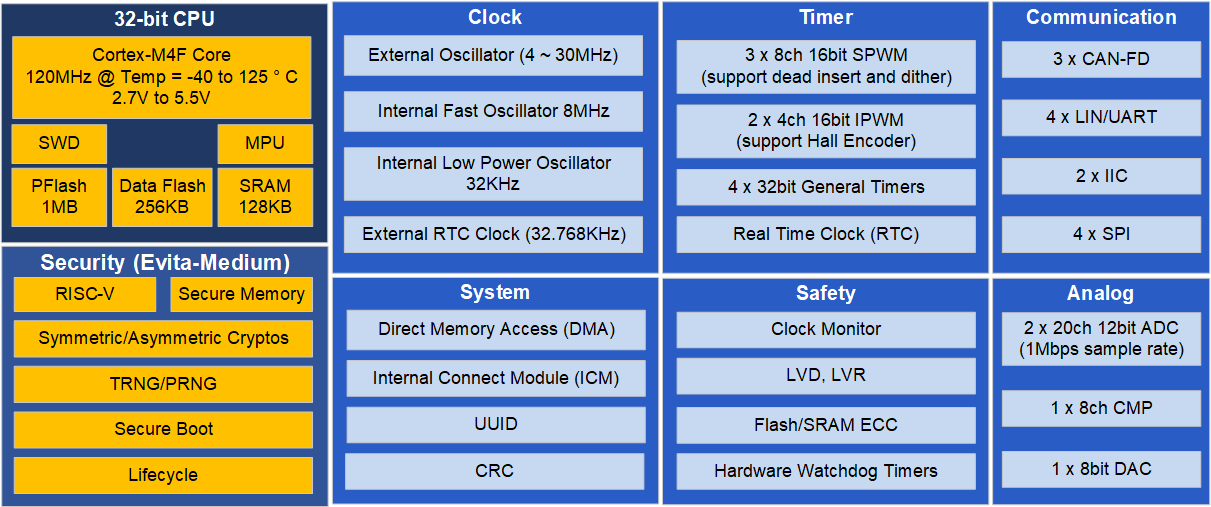

特性

• 符合 AEC-Q100 Grade 1 标准

• 输入电源：2.7 V ~ 5.5 V
• 环境温度：-40 ℃ ~ +125 ℃

• 32位Arm® Cortex®-M4F内核
• 可配置嵌套中断向量控制器（NVIC）
• CPU主频120MHz
• 8个可编程存储器区域MPU
• SysTick

• 集成PMC（功耗管理模块）支持STOP模式和RUN模式
• 支持GPIO的边沿唤醒
• 25℃下STOP模式典型功耗≤40µA

• 外部高速时钟 (HSE)：4MHz ~ 30MHz石英晶体
• 内部高速时钟 (HSI)：8MHz
• 内部低速时钟 (LSI)：32kHz
• 锁相环 (PLL)

• PFlash最大支持1MB，DFlash最大支持128KB，支持ECC
• 支持软件模拟EEPROM进行数据存储
• RAM最大支持128KB，支持ECC

• 循环冗余校验模块(CRC)
• 串行调试接口(SWD)
• 8通道DMA

• 按照ISO26262 ASIL-B的等级标准设计
• Evita-Medium 信息安全模块，支持对称、非对称加密算法，支持安全启动，仿真口保护
• 芯片唯一标识 (UUID)
• 时钟监控(Clock Monitor)
• 低电压监测与低电压复位(LVD/LVR)
• 具有独立时钟看门狗(WDG)

• 最高支持88个GPIO口边沿中断响应功能
• 支持不可屏蔽中断(NMI)

• 最高4路UART模块并支持DMA传输， 4路都支持软件LIN
• 最高2路I2C模块并支持DMA传输
• 最高4路SPI模块并支持DMA传输
• 3个CAN-FD模块，兼容CAN2.0B

• 2个20通道12-bit 1Mpbs SAR ADC
• 1个8通道CMP（模拟比较器）
• 1个8-bit DAC用于比较器与外部输出
• 内置温度传感器

• 3个8通道 SPWM模块
• 2个4通道 IPWM模块
• 4个32位定时器 (Timer)
• 1个32位实时时钟 RTC

产品型号
