低功耗LIN SBC

简化智能汽车执行节点系统设计

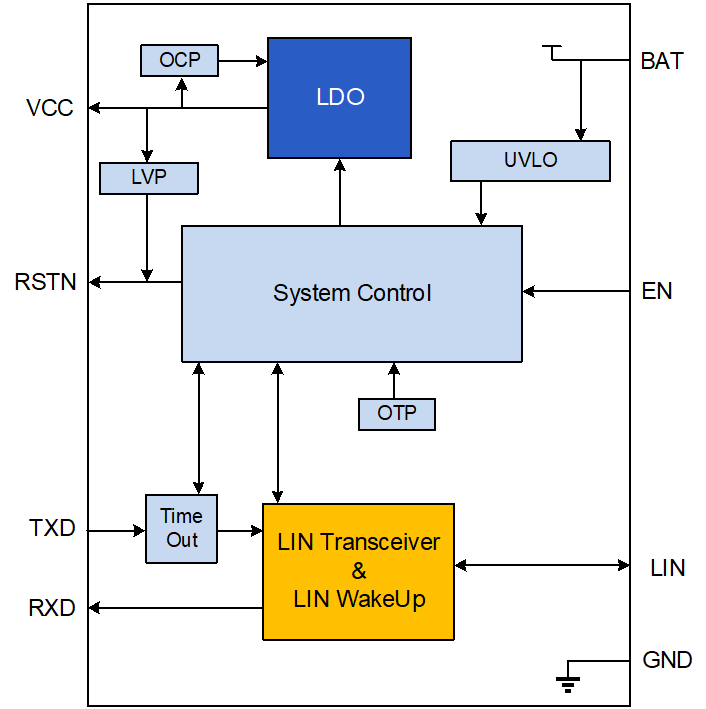

        芯必达IM1028是一款国产车规级集成电压调整器（LDO）和LIN收发器，专为满足汽车电子系统的高标准需求而设计。该产品符合“LIN 2.x/ISO 17987-4:2016/SAE J2602”标准，确保了与其他LIN总线设备的高度互操作性和兼容性。

        IM1028具备卓越的EMC性能，LIN管脚的ESD保护支持HBM±8KV，无需额外的外部ESD器件即可适配绝大多数应用。此外，该产品在BCI测试中通过了Level IV（200mA）的Class A等级标准，能够在严苛的汽车EMC环境中稳定运行。

• 符合 AEC-Q100 Grade1 车规级应用

• 节点温度，-40℃ ~ +150℃

• LIN 收发器：

           符合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和 ISO 17987-4 电气物理层 (EPL) 规格标准

           LIN 传输速率高达 20kbps

           支持 TXD 显性超时保护

• LDO 电源：

           提供 3.3V 或 5V 输出电压，可提供高达 100mA 电流，精度为±2%

• 工作模式：

           低功耗待机模式，功耗25uA

           低功耗睡眠模式，功耗13uA

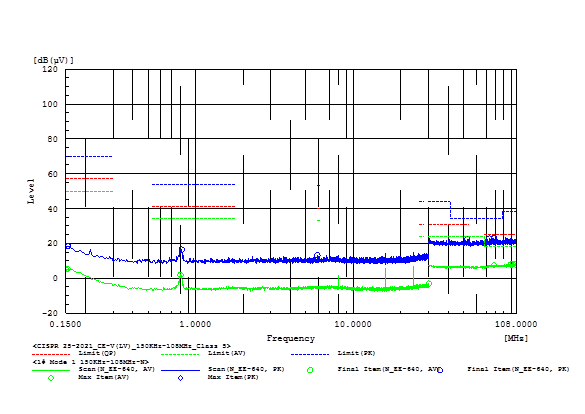

• 低电磁发射（EME）和高电磁抗扰（EMI）性能

• 支持正常模式、低功耗待机模式和低功耗睡眠模式

• 支持 LIN/BAT 管脚±8KV ESD

• 支持芯片过温保护功能

• 提供SOP8封装和DFN8封装

亮点

• 待机模式功耗低至20uA，有效降低系统功耗

• ±8KV的管脚ESD，满足ISO7637波形测试

• 为EMC特殊设计的保护电路使芯片不需要额外的EMC器件也可以满足BCI最高等级Level Ⅳ测试

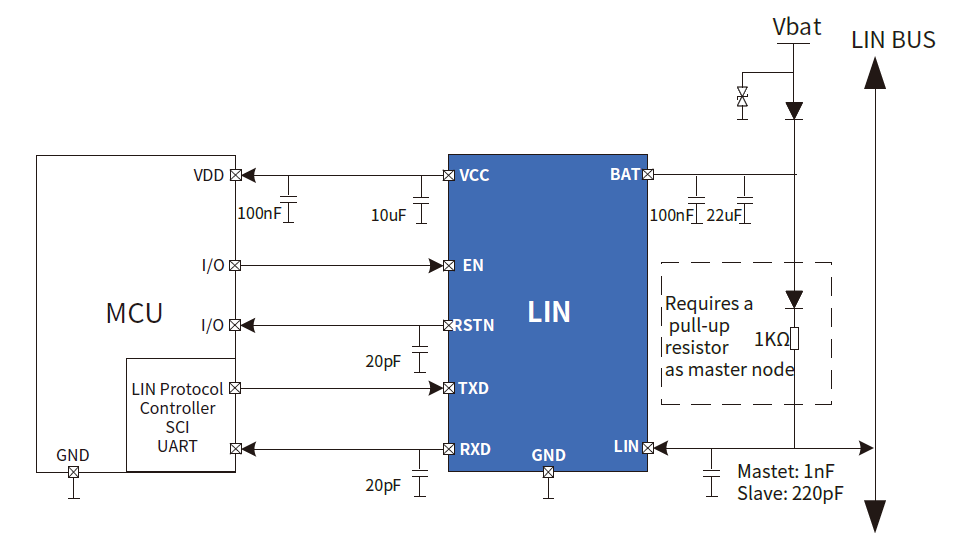

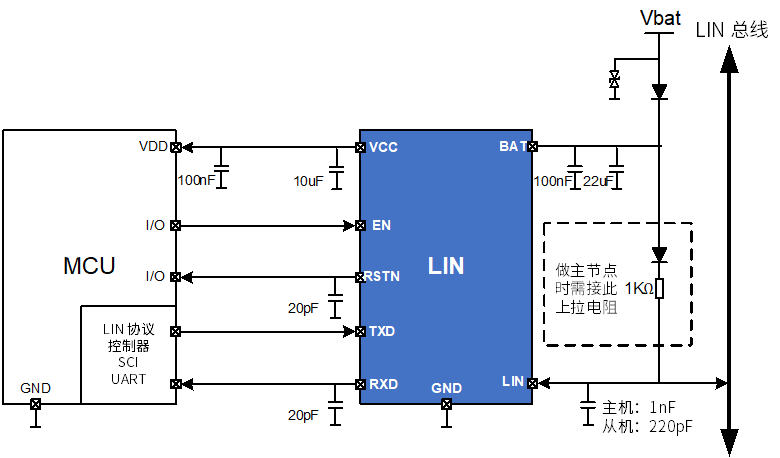

典型应用

应用场景

产品型号

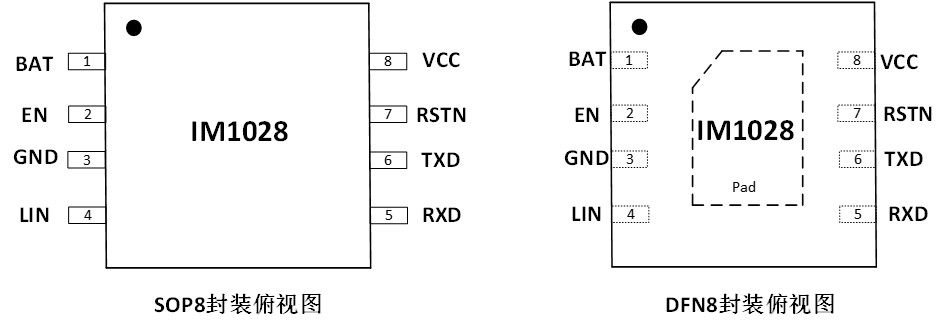

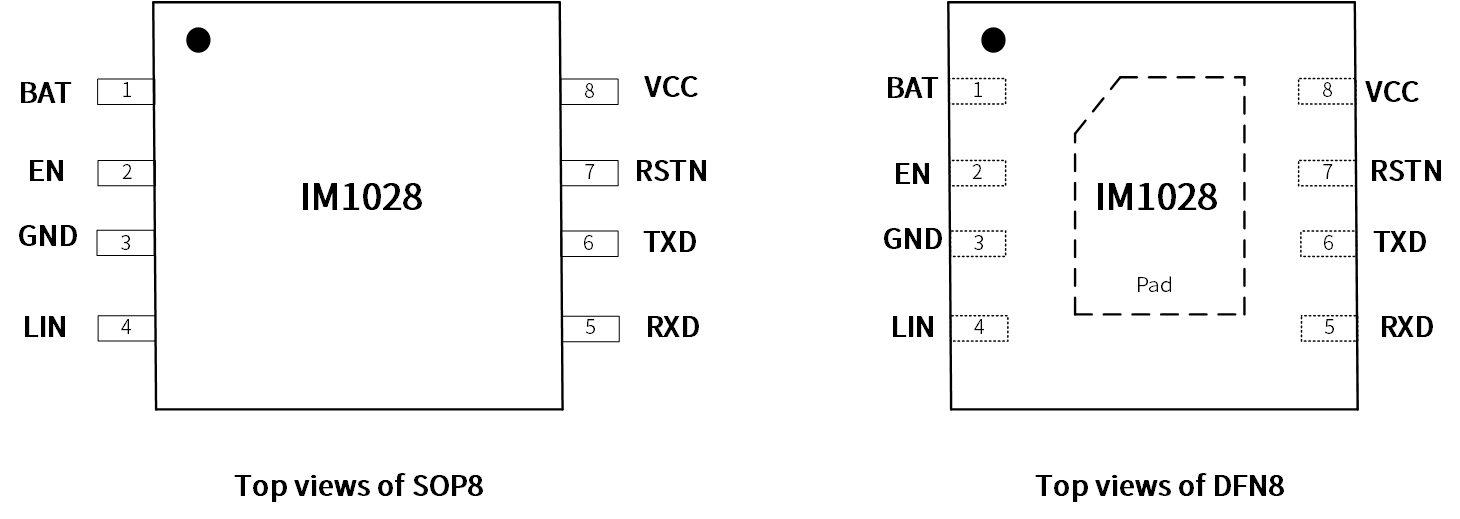

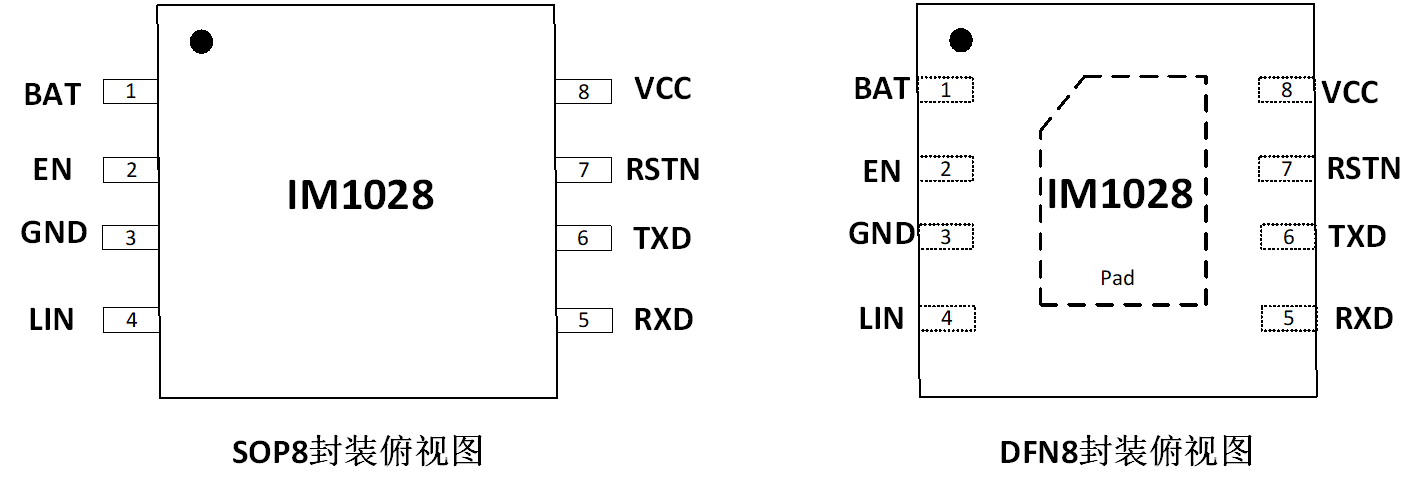

管脚信息
